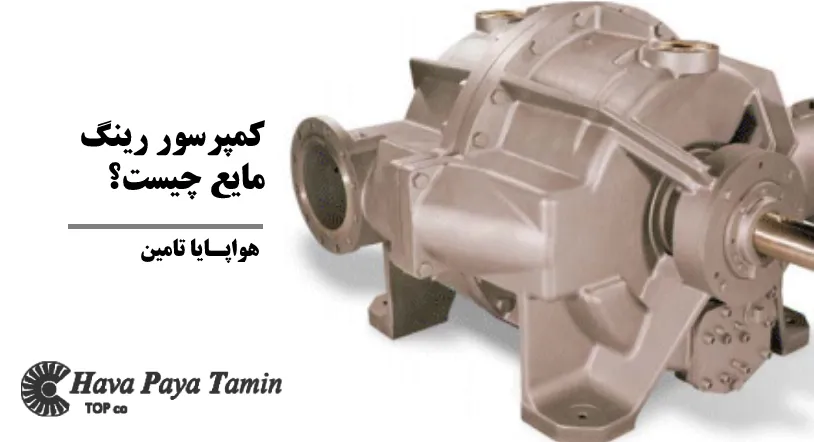

کمپرسور رینگ مایع چیست؟

کمپرسور رینگ مایع؛ در دنیای صنعتی مدرن، انتقال گاز و ایجاد خلأ برای فرآیندهای مختلف تولیدی، نقشی حیاتی ایفا می‌کند.

در میان انواع کمپرسور هوا که برای این منظور طراحی شده‌اند، کمپرسور رینگ مایع به دلیل سادگی ساخت، دوام بالا و قابلیت کار در شرایط سخت، جایگاه ویژه‌ای دارد.

این نوع کمپرسورها که اغلب به عنوان پمپ خلأ رینگ مایع نیز شناخته می‌شوند، در صنایعی از پتروشیمی و نیروگاه‌ها گرفته تا صنایع غذایی و دارویی کاربرد گسترده‌ای دارند.

در این مطلب به بررسی دقیق مفهوم، نحوه عملکرد، مزایا و معایب و به طور خاص کاربرد کمپرسور رینگ مایع می‌پردازیم تا دریابیم چرا این تکنولوژی پس از دهه‌ها هنوز یکی از گزینه‌های ترجیحی مهندسان فرآیند است.

کمپرسور رینگ مایع چیست؟

باید گفت کمپرسور رینگ مایع نوعی کمپرسور حجمی استوار است که برای فشرده‌سازی گازها و ایجاد خلأ طراحی شده است.

تفاوت اصلی این دستگاه با کمپرسورهای پیستونی یا اسکرو، در نحوه محصور کردن و فشرده‌سازی گاز است.

در این کمپرسورها، هیچ قطعه‌ای با گاز تماس مستقیم ندارد.

در عوض، یک حلقه از مایع (که معمولاً آب است، اما می‌توان از روغن یا شیمیایی‌های دیگر نیز استفاده کرد) به عنوان واشر و مهر و موم عمل می‌کند.

ساختار اصلی این کمپرسور شامل یک پوسته استوانه‌ای و یک پروانه (امپرلر) استوانه‌ای است که به صورت اکسنتریک (خارج از مرکز) در داخل پوسته نصب شده است.

وقتی پروانه با سرعت بالا می‌چرخد، نیروی گریز از مرکز باعث می‌شود مایع حائل به سمت دیواره‌های خارجی پوسته پرتاب شود و یک حلقه مایع ثابت ایجاد کند.

از آنجا که محور چرخش پروانه با مرکز پوسته هم‌تراز نیست، فضای بین پروانه و حلقه مایع به صورت متغیری شکل می‌گیرد.

این تغییر حجم منجر به مکش، فشرده‌سازی و در نهایت خروج گاز می‌شود.

نکته کلیدی در عملکرد کمپرسور رینگ مایع، استفاده از مایع به عنوان واسطه است.

این مایع نه تنها فضای بین پره‌های پروانه را برای جدا کردن بلوک‌های گاز فشرده شده از یکدیگر پر می‌کند، بلکه گرما تولید شده در حین تراکم را جذب کرده و خنک می‌کند.

این ویژگی ذاتی خنک‌سازی، باعث می‌شود فرآیند تراکم نزدیک به ایزوترمال(دمای ثابت) پیش برود که راندمان حرارتی را افزایش می‌دهد و از آسیب دیدن قطعات مکانیکی جلوگیری می‌کند.

نحوه عملکرد کمپرسور رینگ مایع

برای درک بهتر این دستگاه، باید مراحل چرخه کاری آن را دنبال کنیم.

مکش (Suction): وقتی پره‌های پروانه از نقطه شروع مکش عبور می‌کنند، فضای بین پره‌ها افزایش می‌یابد.

این افزایش حجم باعث ایجاد فشار منفی (خلأ) می‌شود و گاز را از دهانه ورودی به داخل محفظه می‌کشد.

فشرده‌سازی (Compression): با ادامه چرخش پروانه، فضای بین پره‌ها به تدریج کاهش می‌یابد زیرا پروانه به سمت حلقه مایع حرکت می‌کند.

گاز محبوس شده فشرده شده و فشار آن افزایش می‌یابد.

تخلیه (Discharge): زمانی که فضای بین پره‌ها به حداقل می‌رسد و فشار گاز به حد کافی می‌رسد، دریچه خروجی باز شده و گاز فشرده شده خارج می‌شود.

در تمام این مراحل، لایه نازکی از مایع بین پره‌های پروانه و پوسته وجود دارد که نشتی گاز را به حداقل می‌رساند و به عنوان سیال خنک‌کننده عمل می‌کند.

مایع مصرفی معمولاً بازیافت شده و پس از جدا کردن گاز از قطرات مایع (در یک سکوپراتور)، مجدداً به داخل کمپرسور تزریق می‌شود.

کاربردهای گسترده کمپرسور رینگ مایع

یکی از مهم‌ترین بخش‌های بحث در مورد این تکنولوژی، شناخت کاربرد کمپرسور رینگ مایع است.

به دلیل ویژگی‌های منحصر به فرد مانند عدم نیاز به روانکار در بخش تراکم، تحمل قطرات مایع در گاز ورودی و قابلیت کار با گازهای خورنده یا سمی، این کمپرسورها در طیف وسیعی از صنایع استفاده می‌شوند.

در پالایشگاه‌ها و پتروشیمی‌ها، گازهای فرار که حاوی هیدروکربن‌های سبک هستند، باید جمع‌آوری و بازیافت شوند.

کمپرسور رینگ مایع به دلیل ایمنی بالا (عدم ایجاد جرقه) و قابلیت تراکم گازهای مخلوط با هوا یا بخار، گزینه ایده‌آلی برای این کار است.

همچنین در فرآیندهای استخراج گوگرد و خنک‌سازی گازهای طبیعی کاربرد دارد.

در نیروگاه‌های حرارتی، کمپرسور رینگ مایع به عنوان پمپ خلأ در سیستم‌های خلاء بخار استفاده می‌شود تا خلأ مورد نیاز برای توربین‌های بخار ایجاد شود.

همچنین در سیستم‌های تصفیه آب و حذف گازهای محلول در آب استفاده می‌شود.

در فرآیندهای خشک کردن انجمادی، شیرین‌کاری شکر، استخراج عصاره‌های گیاهی و غلظت‌دهی مواد غذایی، نیاز به خلأ با کیفیت بالا و بدون آلودگی روغن وجود دارد.

از آنجا که در کمپرسور رینگ مایع از روغن روانکار در بخش تراکم استفاده نمی‌شود، خطر آلودگی محصول نهایی وجود ندارد.

مایع حائل می‌تواند آب مقطر یا سیال‌های استریل باشد که بهداشت فرآیند را تضمین می‌کند.

بررسی کاربرد کمپرسور رینگ مایع در صنایع کاغذسازی و سلولز

در فرآیند سفید کردن خمیر کاغذ و خشک کردن کاغذ در دستگاه‌های خشک‌کن، خلأ برای جدا کردن آب و بخار مورد نیاز است.

کمپرسورهای رینگ مایع به دلیل مقاومت در برابر خوردگی و توانایی کار با محیط‌های مرطوب، انتخابی رایج در این صنعت هستند.

در سیستم‌های تهویه هوا برای جمع‌آوری بخارات حلال‌های آلی فرار از مخازن ذخیره یا فرآیندهای شیمیایی، این کمپرسورها استفاده می‌شوند.

همچنین در فرآیندهای اکسیداسیون و بی‌هوازی در تصفیه‌خانه‌های فاضلاب برای جمع‌آوری گاز متان کاربرد دارند.

در فرآیندهای ریخته‌گری خلأ و خشک کردن گل سفالی، کمپرسور رینگ مایع به دلیل خلأ یکنواخت و عدم ایجاد نوسانات فشار شدید، نقش مهمی در کیفیت محصول نهایی ایفا می‌کند.

مزایای کمپرسور رینگ مایع

چرا مهندسان و مدیران فنی اغلب کمپرسور رینگ مایع را بر سایر انواع کمپرسور ترجیح می‌دهند؟ پاسخ در مزایای کلیدی این دستگاه نهفته است.

این کمپرسورها دارای قطعات متحرک بسیار کمی هستند.

نبود شیرهای ورودی و خروجی، پیستون‌ها، سوپاپ‌ها یا حلزونی‌های پیچیده، باعث می‌شود که استهلاک مکانیکی بسیار پایین باشد.

همان‌طور که ذکر شد، مایع حائل نقش روانکاری و مهر و موم را بازی می‌کند.

این ویژگی برای صنایعی که حساسیت بالایی به آلودگی روغن دارند (مانند صنایع غذایی و دارویی) حیاتی است.

فرآیند تراکم در این کمپرسورها تقریباً ایزوترمال است.

جذب گرما توسط مایع حائل، دمای گاز خروجی را پایین نگه می‌دارد و از دمای بیش از حد جلوگیری می‌کند.

این امر امکان تراکم گازهای حساس به دما را فراهم می‌آورد.

برخلاف کمپرسورهای اسکرو که در صورت ورود قطرات مایع یا ذرات جامد دچار آسیب جدی می‌شوند، کمپرسور رینگ مایع می‌تواند با گازهای مرطوب و حتی حاوی ذرات معلق کار کند بدون اینکه آسیب ببیند.

استفاده از مایع به عنوان واسطه و عدم وجود اصطکاک فلز بر فلز، احتمال ایجاد جرقه را به حداقل می‌رساند.

بنابراین، برای تراکم گازهای قابل اشتعال و منفجره بسیار ایمن است.

این کمپرسورها می‌توانند تا خلأ بسیار بالا (کمتر از ۱ میلی‌بار) برسند و همچنین در فشارهای خروجی نسبتاً بالا (تا چند بار) کار کنند.

معایب و چالش‌ها

با وجود مزایای فراوان، کمپرسور رینگ مایع نیز دارای محدودیت‌هایی است که باید در نظر گرفته شود.

مصرف آب یا مایع حائل: نیاز به تأمین مداوم مایع و سیستم بازیافت آن وجود دارد.

اگر آب منبع محدود باشد، این یک چالش محسوب می‌شود.

آلودگی آب: در کاربردهایی که گازهای سمی یا خورنده تراکم می‌شوند، مایع حائل آلوده شده و نیاز به تصفیه پیش از دفع یا بازیافت دارد.

راندمان حجمی کمتر: نسبت به کمپرسورهای اسکرو یا پیستونی، راندمان حجمی کمپرسورهای رینگ مایع پایین‌تر است.

حساسیت به دمای مایع ورودی: دمای مایع حائل تأثیر مستقیمی بر عملکرد کمپرسور دارد.

اگر دمای مایع بالا باشد، ظرفیت خلأگیری کاهش می‌یابد.

بنابراین، استفاده از مبدل‌های حرارتی اغلب ضروری است.

نکات کلیدی در انتخاب و نگهداری

برای بهره‌برداری بهینه از کمپرسور رینگ مایع، رعایت نکات زیر ضروری است.

بسته به نوع گاز و شرایط فرآیند، باید مایع مناسب (آب، روغن، یا محلول شیمیایی) انتخاب شود.

دمای مایع ورودی باید در محدوده مشخص شده توسط سازنده نگه داشته شود.

ورود ذرات جامد به داخل کمپرسور باید از طریق فیلترهای ورودی جلوگیری شود تا به پروانه و پوسته آسیب نرسد.

اگرچه این کمپرسورها نشتی کمی دارند، اما بررسی منظم یاتاقان‌ها و مکانیکال سیل‌ها برای اطمینان از عملکرد صحیح ضروری است.

نتیجه‌گیری

کمپرسور رینگ مایع با ترکیب سادگی، دوام و ایمنی، یکی از ستون‌های اصلی سیستم‌های خلأ و تراکم گاز در صنایع مختلف است.

کاربرد کمپرسور رینگ مایع از صنایع سنگین پتروشیمی تا صنایع حساس غذایی و دارویی را پوشش می‌دهد و به دلیل ویژگی‌های منحصربه‌فردی مانند خنک‌سازی ذاتی و عدم آلودگی روغنی، در بسیاری از موارد تنها گزینه قابل اعتماد است.

اگرچه چالش‌هایی مانند مصرف آب و نیاز به مدیریت پساب وجود دارد، اما با تکنولوژی‌های بازیافت مایع و بهبود طراحی‌ها، این معایب تا حد زیادی کاهش یافته‌اند.

برای مهندسان و مدیران فنی، شناخت دقیق اصول کارکرد و کاربرد کمپرسور رینگ مایع کلید انتخاب سیستم بهینه، کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات است.

با توجه به روند رو به رشد صنایع پاک و ایمنی، انتظار می‌رود تقاضا برای این نوع کمپرسورها در آینده نیز همچنان پایدار بماند.
