خطای روتیشن فالت کمپرسور اسکرو
خطای روتیشن فالت کمپرسور اسکرو؛ کمپرسور هوا به عنوان قلب تپنده بسیاری از صنایع مدرن، از جمله تولید مواد غذایی، دارویی، خودروسازی و صنایع سنگین، عمل میکند.
پایداری و کارایی این دستگاهها مستقیماً بر بهرهوری خط تولید و هزینههای عملیاتی تأثیر میگذارد.
با این حال، مانند هر سیستم مکانیکی پیچیده دیگری، کمپرسورهای اسکرو نیز مستعد بروز خطاها و اختلالات هستند.
یکی از رایجترین و در عین حال نگرانکنندهترین خطاها در این دستگاهها، «خطای روتیشن فالت کمپرسور اسکرو» (Rotation Fault) است.
این خطا نه تنها باعث توقف ناگهانی تولید میشود، بلکه اگر به موقع بررسی و رفع نگردد، میتواند منجر به خسارات جبرانناپذیر به روتورهای گرانقیمت و بلبرینگهای دستگاه شود.
در این مطلب به بررسی دقیق ماهیت خطای روتیشن فالت، دلایل فنی ایجاد آن، روشهای تشخیص اولیه، مراحل عیبیابی گامبهگام و راهکارهای پیشگیری میپردازیم.
هدف ما ارائه راهنمایی کاربردی برای تکنسینها، مهندسان نگهداری و تعمیرات (نت) و مدیران فنی است تا با درک عمیق از این پدیده، زمان توقف دستگاه (Downtime) را به حداقل رسانده و عمر مفید کمپرسور را افزایش دهند.
فهرست مطالب
خطای روتیشن فالت کمپرسور اسکرو چیست؟
برای درک خطای روتیشن فالت، ابتدا باید با نحوه عملکرد کمپرسور اسکرو آشنا شویم.

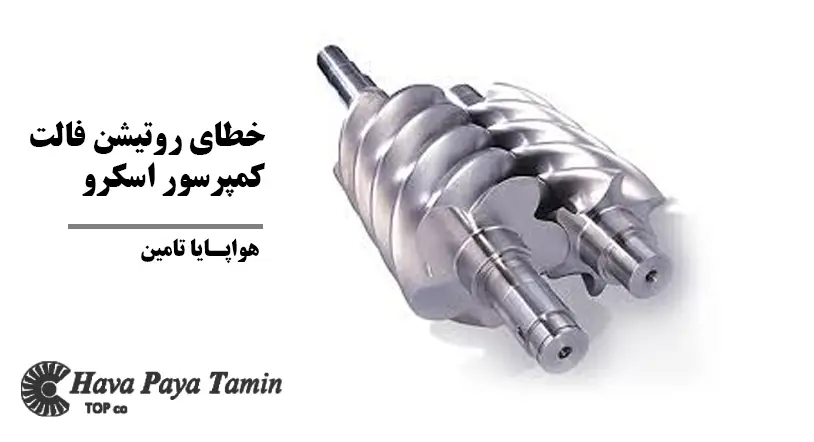

در این کمپرسورها، دو روتور مارپیچ در داخل سیلندر به صورت مخالف هم میچرخند.
این چرخش هوا را مکیده، فشرده کرده و به خروجی هدایت میکند.
سنسورهای سرعت (معمولاً انکودر یا سنسورهای اثر هال) سرعت چرخش روتورها را به صورت لحظهای اندازهگیری کرده و اطلاعات را به واحد کنترل (PLC یا برد کنترلی) ارسال میکنند.
خطای روتیشن فالت زمانی رخ میدهد که سرعت واقعی چرخش روتورها با سرعت تنظیمشده یا مورد انتظار توسط سیستم کنترل همخوانی نداشته باشد.
به عبارت سادهتر، سیستم کنترل دستور چرخش را صادر میکند، اما سنسورها گزارش میدهند که روتورها با سرعت کمتری میچرخند، متوقف شدهاند یا اصلاً نمیچرخند.
این عدم تطابق (Fault) منجر به فعال شدن سیستم حفاظتی و قطع فوری برق موتور برای جلوگیری از آسیب بیشتر میشود.
این خطا معمولاً با کدهای خطای مشخصی در پنل کنترل ظاهر میشود، اما هسته اصلی مشکل، شکست در انتقال نیرو یا سیگنال است.
اهمیت تشخیص به موقع این خطا در آن است که چرخش نادرست میتواند اصطکاک شدید، داغ شدن روغن و در نهایت قفل شدن (Seizing) روتورها را به همراه داشته باشد.
دلایل اصلی بروز خطای روتیشن فالت
علل بروز این خطا را میتوان به دو دسته کلی «مکانیکی» و «الکتریکی/کنترلی» تقسیم کرد.
شناخت دقیق این دلایل، اولین قدم برای عیبیابی است.
یکی از شایعترین دلایل خطای روتیشن فالت، ضعف یا قطع در سیستم قدرت است.
خرابی اینورتر یا درایو: اگر اینورتر نتواند ولتاژ یا فرکانس صحیح را به موتور تحویل دهد، موتور نمیتواند گشتاور لازم برای چرخش روتورها را تأمین کند.
مشکل در کابلکشی: شل شدن اتصالات ترمینالهای موتور، قطعی در کابلهای توان یا اتصالات ضعیف در ترمینال باکس میتواند باعث افت ولتاژ و عدم چرخش کامل شود.
سوختن سیمپیچهای موتور: اگر سیمپیچهای موتور دچار اتصال کوتاه یا زمینگیری (Ground Fault) شده باشند، جریان کافی عبور نکرده و موتور استارت نمیخورد یا سریعاً از کار میافتد.
مشکلات سنسورهای سرعت و سیگنالدهی
سیستم کنترل برای تشخیص چرخش به سنسورهای سرعت وابسته است.
خرابی این سنسورها یا اختلال در ارسال سیگنال، باعث ایجاد خطای کاذب یا واقعی میشود.
خرابی انکودر یا سنسور هال: این قطعات حساس در معرض لرزش و حرارت بالا قرار دارند.
شکستگی یا کثیفی آنها میتواند سیگنال اشتباه ارسال کند.
قطع یا قطع و وصل شدن سیمهای سیگنال: کابلهای رابط بین سنسور و برد کنترل ممکن است دچار پارگی، قطع شدن یا تداخل الکترومغناطیسی (EMI) شوند.
تنظیم نادرسنسور: گاهی اوقات سنسور سالم است اما فاصله آن از چرخ دنده یا دیسک مرجع تغییر کرده و نمیتواند دندانهها را به درستی تشخیص دهد.
بررسی مشکلات مکانیکی و انتقال نیرو
اگر سیستم الکتریکی و سنسورها سالم باشند، مشکل از انتقال نیرو از موتور به روتورهای کمپرسور است.
شکستن کوپلینگ (Coupling): کوپلینگها وظیفه انتقال گشتاور از موتور به کمپرسور را دارند.
شکستگی یا فرسودگی لاستیک کوپلینگ باعث میشود موتور بچرخد اما روتورهای کمپرسور نچرخند.
گیرپاژ کردن روتورها: این خطرناکترین حالت است. دلایل آن شامل وارد شدن جسم خارجی به محفظه فشردهسازی، کمبود روغن، کثیفی فیلترها یا گرمای بیش از حد است.
وقتی روتورها گیر کنند، موتور تحت فشار شدید قرار گرفته و جریان کشی بالا رفته و سنسور سرعت صفر را گزارش میدهد.
شل شدن تسمهها (در مدلهای تسمهای): اگر کمپرسور از سیستم تسمه و pulley استفاده میکند، شل شدن یا پاره شدن تسمه قطعاً منجر به خطای روتیشن فالت میشود.
مراحل عیبیابی و رفع خطای روتیشن فالت
برای رفع این خطا، باید یک رویکرد سیستماتیک و ایمن داشته باشید.
هرگز بدون قطع منبع برق و اطمینان از بیبرق بودن دستگاه، دست به تعمیرات نزنید.
ابتدا دستگاه را خاموش کرده و کلید اصلی را در وضعیت OFF قرار دهید.
پس از صبر کردن برای خنک شدن و تخلیه فشار گاز، سیستم کنترل را ریست کنید.
گاهی اوقات خطا موقتی است (مانند نوسان لحظهای برق) و با ریست کردن برطرف میشود.
اگر خطا با استارت مجدد ظاهر شد، مراحل بعدی را دنبال کنید.
بررسی سیگنال سنسورهای سرعت
با استفاده از مولتیمتر یا اسیلوسکوپ، سیگنال خروجی سنسورهای سرعت (انکودر یا هال) را چک کنید.
آیا ولتاژ تغذیه سنسور (معمولاً ۲۴ ولت DC) وجود دارد؟
آیا سیگنال پالس در هنگام چرخش دستی (با کلید مخصوص یا چرخاندن شفت) تولید میشود؟
اگر سنسور سیگنالی ندارد، کابلکشی آن را بررسی کرده و در صورت خرابی، آن را تعویض کنید.
تست مدار قدرت و موتور
اگر سنسورها سالم بودند، نوبت به سیستم قدرت میرسد.
مقاومت سیمپیچهای موتور را با اهممتر اندازهگیری کنید. مقاومت سه فاز باید متعادل باشد.
اتصال زمین (Earth) را بررسی کنید تا مطمئن شوید سیمپیچها به بدنه متصل نیستند.
اینورتر را بررسی کنید تا از سالم بودن ماژولهای IGBT و توان خروجی اطمینان حاصل کنید.
بررسی مکانیکی و کوپلینگ
این مرحله حیاتیترین بخش است.
چک کردن کوپلینگ: کاور کوپلینگ را باز کنید. آیا لاستیک داخلی شکسته است؟ آیا پیچها شل شدهاند؟ کوپلینگ را از نظر همراستایی (Alignment) بررسی کنید.
بررسی گیرپاژ: با استفاده از آچار مخصوص (در صورت امکان) یا چرخاندن دستی شفت موتور (با جداسازی کوپلینگ)، مقاومت چرخش را حس کنید.
اگر چرخش سخت است یا اصلاً حرکت نمیکند، کمپرسور گیرپاژ کرده است.
در این حالت، دستگاه باید توسط تکنسین متخصص باز شده و روتورها بررسی شوند.
ممکن است نیاز به شستشو، تعویض بلبرینگها یا تعویض روتورها باشد.
کمبود روغن یا گرفتگی فیلترها میتواند باعث داغ شدن و گیرپاژ شود.
سطح روغن را چک کنید.
فیلتر روغن و هوا را بررسی کرده و در صورت کثیفی تعویض نمایید.
شیرهای اطمینان و شیرهای کنترل روغن را از نظر عملکرد صحیح بررسی کنید.
راهکارهای پیشگیری از خطای روتیشن فالت
پیشگیری همیشه ارزانتر و آسانتر از تعمیر است.
با اجرای برنامههای نگهداری پیشگیرانه (PM)، میتوانید احتمال بروز خطای روتیشن فالت را به شدت کاهش دهید:
تعویض منظم فیلترها: فیلترهای هوا و روغن را طبق دستورالعمل سازنده (معمولاً هر ۲۰۰۰ تا ۴۰۰۰ ساعت کارکرد) تعویض کنید.
گرفتگی فیلتر باعث افت فشار و داغ شدن میشود.
روغنکاری اصولی: از روغن مخصوص کمپرسور اسکرو با گرانروی مناسب استفاده کنید.
سطح روغن را به صورت روزانه چک کرده و در صورت کم بودن، آن را تأمین کنید.
بررسی دورهای کوپلینگ و تسمهها: هر ۶ ماه یکبار، کوپلینگها را از نظر فرسودگی و تسمهها را از نظر کشش و ساییدگی بررسی کنید.
نظارت بر دما و جریان: پنل کنترل را مرتباً بررسی کنید.
افزایش ناگهانی دمای روغن یا جریان کشی غیرعادی موتور، زنگ خطری برای مشکلات مکانیکی است.
تمیزکاری محیطی: اطمینان حاصل کنید که هوای ورودی به کمپرسور تمیز و بدون گرد و غبار زیاد است.
محیط نصب باید دارای تهویه مناسب باشد تا از گرمای بیش از حد جلوگیری شود.
کالیبراسیون سنسورها: سالی یکبار، سنسورهای سرعت و دما را توسط متخصصین کالیبره کنید تا اطمینان حاصل شود که دادههای ارسالی به سیستم کنترل دقیق هستند.
نتیجهگیری
خطای روتیشن فالت کمپرسور اسکرو یک هشدار جدی است که نشاندهنده عدم هماهنگی بین فرمان سیستم و عملکرد مکانیکی دستگاه است.
این خطا میتواند ریشه در مشکلات ساده الکتریکی مانند قطع سیم داشته باشد یا نشانهای از یک مشکل مکانیکی پیچیده مانند گیرپاژ روتورها باشد.
با دنبال کردن مراحل عیبیابی گامبهگام و تمرکز بر سه حوزه اصلی (برق، سنسورها و مکانیک)، میتوانید علت دقیق را شناسایی و رفع نمایید.
توجه به نکات ایمنی در حین عیبیابی و انجام برنامههای نگهداری پیشگیرانه، کلید اصلی برای جلوگیری از تکرار این خطا و حفظ عملکرد بهینه کمپرسور است.
به یاد داشته باشید که نادیده گرفتن این خطا یا تلاش برای دور زدن سیستم حفاظتی، میتواند منجر به خسارات سنگین مالی و توقفهای طولانیمدت تولید شود.
بنابراین، سرمایهگذاری در نگهداری صحیح و آموزش پرسنل فنی، هوشمندانهترین تصمیم برای مدیران صنعتی است.
با رعایت این اصول، میتوانید اطمینان حاصل کنید که کمپرسور اسکرو شما در ایمنترین و کارآمدترین حالت خود عمل میکند.
