راهنمای نقشه انفجاری کمپرسور اسکرو

نقشه انفجاری کمپرسور اسکرو؛ در دنیای صنعت مدرن، کمپرسور هوا به عنوان قلب تپنده بسیاری از خطوط تولید، کارخانه‌های خودروسازی، صنایع غذایی و نیروگاه‌ها شناخته می‌شوند.

این دستگاه‌ها با ارائه هوای فشرده پایدار و پرسراندمان، نقشی حیاتی در اتوماسیون فرآیندها ایفا می‌کنند.

با این حال، پیچیدگی مکانیکی بالای این تجهیزات، نیازمند درکی عمیق از ساختار داخلی و نحوه عملکرد آن‌هاست.

یکی از ابزارهای کلیدی برای مهندسان نگهداری و تعمیرات، تکنسین‌ها و طراحان سیستم‌ها، «نقشه انفجاری کمپرسور اسکرو» است.

این نقشه‌ها که گاهی با نام‌های دیگر مانند نقشه ترسیم شده یا آرایش اجزا نیز شناخته می‌شوند، دیدگاهی شفاف و سه‌بعدی از چگونگی مونتاژ و جداسازی قطعات فراهم می‌کنند.

در این مطلب به بررسی دقیق نقشه انفجاری کمپرسور اسکرو، اهمیت آن در فرآیند تعمیرات، اجزای اصلی تشکیل‌دهنده و نحوه استفاده از آن‌ها برای بهینه‌سازی عملکرد دستگاه می‌پردازیم.

نقشه انفجاری کمپرسور اسکرو چرا اهمیت دارد؟

باید گفت نقشه انفجاری یک تصویر فنی است که در آن تمام قطعات یک محصول، به جای اینکه در حالت مونتاژ شده و کنار هم قرار گرفته باشند، به صورت جداگانه و در راستای محورهای اصلی خود نمایش داده می‌شوند.

این نوع ترسیم، ترتیب نصب قطعات، نحوه قرارگیری واشرها، بلبرینگ‌ها، پیچ‌ها و شفت‌ها را به وضوح نشان می‌دهد.

در مورد کمپرسورهای اسکرو، که دارای صدها قطعه دقیق و حساس هستند، بدون وجود یک نقشه انفجاری استاندارد، انجام هرگونه تعمیر اساسی یا تعویض قطعات مستهلک شده، تقریباً غیرممکن یا بسیار پرخطر خواهد بود.

اهمیت نقشه انفجاری در سه محور اصلی خلاصه می‌شود.

• شناسایی دقیق قطعات: کمک به تکنسین برای تشخیص نام و شماره فنی هر قطعه.
• راهنمای مونتاژ و دیس‌مانتاژ: ارائه ترتیب گام‌به‌گام برای باز و سرهم کردن دستگاه.
• مدیریت قطعات یدکی: تسهیل در سفارش‌گذاری قطعات یدکی اصلی و تقلبی.

اجزای اصلی کمپرسور اسکرو در نقشه انفجاری

هنگامی که به یک نقشه انفجاری کمپرسور اسکرو نگاه می‌کنید، با دسته‌های مختلفی از قطعات مواجه می‌شوید.

درک عملکرد هر یک از این بخش‌ها برای عیب‌یابی موثر ضروری است.

در ادامه، مهم‌ترین بخش‌های نمایش داده شده در این نقشه‌ها را بررسی می‌کنیم.

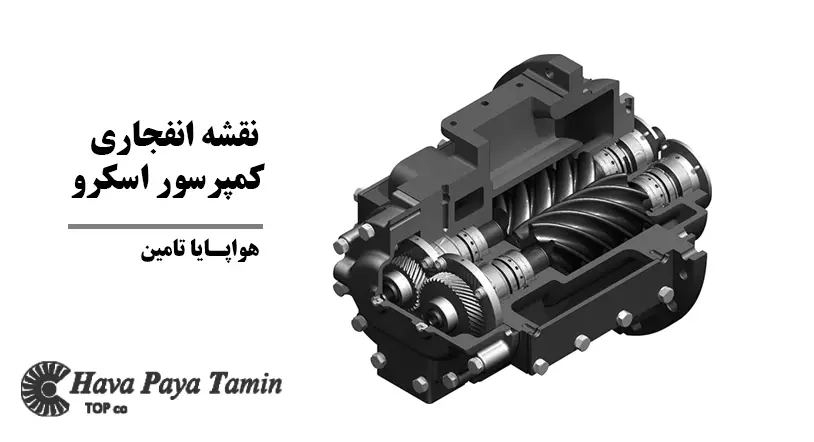

روتورهای اصلی و روتور فرعی: قلب تپنده کمپرسور اسکرو، دو روتور مارپیچی هستند که در داخل سیلندر قرار دارند.

در نقشه انفجاری، این دو قطعه معمولاً در مرکز تصویر و با دقت بسیار بالا ترسیم شده‌اند.

روتور نر و روتور ماده: با دندانه‌های خاصی طراحی شده‌اند که باعث مکش، فشرده‌سازی و جابجایی هوا می‌شوند.

هرگونه خراشیدگی یا تغییر شکل در این قطعات می‌تواند منجر به کاهش راندمان یا تماس فلز با فلز شود.

بلبرینگ‌ها و یاتاقان‌ها

روتورها برای چرخش با سرعت بالا (معمولاً ۳۰۰۰ دور در دقیقه) نیاز به پشتیبانی دقیق دارند.

بلبرینگ‌های غلتکی و کاسه نمدی در دو انتهای سیلندر (سمت کوپلینگ و سمت درایو) قرار دارند.

در نقشه انفجاری، ترتیب قرارگیری حلقه‌های قفل‌کننده، واشرها و خود بلبرینگ‌ها به وضوح مشخص است.

خرابی بلبرینگ‌ها یکی از شایع‌ترین دلایل توقف کمپرسورهاست و نقشه انفجاری به تکنسین کمک می‌کند تا نحوه صحیح تعویض و روغن‌کاری آن‌ها را بداند.

سیلندر

بدنه اصلی کمپرسور که روتورها درون آن قرار می‌گیرند، معمولاً از جنس چدن داکتیل یا آلومینیوم ساخته می‌شود.

نقشه انفجاری نشان می‌دهد که چگونه قطعات داخلی توسط درپوش‌های انتهایی محصور می‌شوند.

واشرهای سیلندر در این نقشه برای اطمینان از آب‌بندی کامل بین قطعات فلزی نشان داده شده‌اند.

نشتی هوا یا روغن در این ناحیه می‌تواند نشانه فرسودگی این واشرها باشد.

سیستم تزریق روغن و جداکننده: در کمپرسورهای اسکرو روغنی، روغن نقش خنک‌کننده، آب‌بندی و روان‌کار را ایفا می‌کند.

نقشه انفجاری مسیر ورود روغن به محفظه فشرده‌سازی، فیلترهای روغن، شیرهای تنظیم فشار و مخزن جداکننده روغن از هوا را نشان می‌دهد.

درپوش‌های فیلتر، المنت‌های فیلتر و شیلنگ‌های اتصال در این نقشه با جزئیات ترسیم شده‌اند.

سیستم ورودی هوا

شامل دریچه ورودی هوا (Intake Valve)، فیلتر هوا و شیرهای کنترل بار/بی‌باری (Load/Unload Valve) است.

این قطعات در نقشه انفجاری در بخش بالایی یا جانبی کمپرسور نمایش داده می‌شوند.

عملکرد صحیح دریچه ورودی حیاتی است، زیرا کنترل میزان هوای ورودی، مستقیماً بر مصرف انرژی دستگاه تاثیر می‌گذارد.

کوپلینگ و درایو

در کمپرسورهای دیرکت‌درایو، موتور الکتریکی مستقیماً به کمپرسور متصل است.

کوپلینگ انعطاف‌پذیر در نقشه انفجاری، نحوه انتقال گشتاور از شفت موتور به روتور را نشان می‌دهد.

واشرهای تعادلی و پیچ‌های کوپلینگ در این نقشه برای اطمینان از هم‌راستایی دقیق ذکر شده‌اند.

مراحل استفاده از نقشه انفجاری برای تعمیرات

استفاده از نقشه انفجاری کمپرسور اسکرو یک فرآیند گام‌به‌گام است که نیاز به دقت بالا دارد.

در ادامه، مراحل کلی استفاده از این نقشه برای یک تعمیر اساسی آورده شده است.

مستندسازی و عکس‌برداری قبل از باز کردن هر پیچ، از وضعیت کلی کمپرسور و ترتیب قرارگیری سیم‌کشی‌ها و لوله‌ها عکس بگیرید.

این کار به شما کمک می‌کند تا در مرحله مونتاژ مجدد، دچار اشتباه نشوید.

شناسایی قطعات بر اساس نقشه با مراجعه به نقشه انفجاری، لیستی از تمام قطعات را تهیه کنید.

برای هر قطعه، شماره فنی و نام تجاری آن را یادداشت کنید.

این کار برای سفارش قطعات یدکی اصلی از سازنده بسیار حیاتی است.

باز کردن مرحله به مرحله طبق ترتیب معکوس مونتاژ نشان داده شده در نقشه، قطعات را باز کنید.

از ابزارهای مناسب استفاده کنید و به هیچ وجه از ضربه زدن مستقیم به قطعات حساس مانند روتورها یا بدنه سیلندر خودداری نمایید.

قطعات باز شده را در سینی‌های مرتب قرار دهید و با چسب رنگی، جای هر قطعه را در نقشه علامت بزنید.

گام چهارم تعمیرات با استفاده از نقشه انفجاری

بازرسی و تمیزکاری پس از باز شدن کامل، قطعات را از نظر علائم سایش، تغییر رنگ (نشانه حرارت بیش از حد) و شکستگی بررسی کنید.

بلبرینگ‌ها باید کاملاً تمیز و بدون صدا باشند.

روتورها باید از نظر خط و خش بررسی شوند.

مونتاژ مجدد با استفاده از نقشه انفجاری به عنوان راهنما، قطعات را تمیز کرده و مجدداً سرهم کنید.

از گریس و روغن‌های توصیه شده توسط سازنده استفاده کنید.

دقت کنید که واشرها و اورینگ‌ها را حتماً تعویض کنید، زیرا استفاده مجدد از آن‌ها می‌تواند منجر به نشتی شود.

تست نهایی پس از اتمام مونتاژ، کمپرسور را به برق متصل کرده و در حالت بی‌بار روشن کنید.

فشار و دمای روغن را پایش نمایید.

سپس کمپرسور را در حالت بار (Load) قرار دهید و از عملکرد صحیح دریچه‌ها و سیستم خنک‌کننده اطمینان حاصل کنید.

نکات ایمنی و نگهداری با تکیه بر نقشه انفجاری

ایمنی در کار با کمپرسورهای اسکرو اولویت اول است.

نقشه انفجاری نه تنها برای تعمیرات، بلکه برای نگهداری پیشگیرانه نیز مفید است.

با بررسی دوره‌ای قطعات نشان داده شده در نقشه، می‌توانید قبل از خرابی کامل، اقدامات اصلاحی انجام دهید.

فیلترهای هوا و روغن در نقشه نشان داده شده‌اند.

تمیز کردن یا تعویض به موقع آن‌ها از گرفتگی سیستم و افزایش دمای کارکرد جلوگیری می‌کند.

واشرها و کاسه‌نمدها در نقشه مشخص هستند.

نشتی روغن یا هوا در این نقاط می‌تواند نشان‌دهنده نیاز به تعویض این قطعات باشد.

استفاده از گریس مناسب و تعداد دفعات روانکاری که در دفترچه راهنما و نقشه فنی ذکر شده است، عمر بلبرینگ‌ها را به شدت افزایش می‌دهد.

اگر کمپرسور شما دیرکت‌درایو است، بررسی هم‌راستایی شفت موتور و کمپرسور با استفاده از ابزارهای لیزری و با استناد به ابعاد ذکر شده در نقشه، از لرزش و صدای غیرعادی جلوگیری می‌کند.

نتیجه‌گیری

نقشه انفجاری کمپرسور اسکرو تنها یک تصویر گرافیکی نیست؛ بلکه یک راهنمای حیاتی برای اطمینان از عملکرد بهینه، ایمنی و طول عمر دستگاه است.

با درک صحیح از اجزای تشکیل‌دهنده این نقشه و استفاده از آن در فرآیندهای تعمیر و نگهداری، مدیران فنی و تکنسین‌ها می‌توانند هزینه‌های توقف خط تولید را کاهش داده و راندمان سیستم هوای فشرده را به حداکثر برسانند.

سرمایه‌گذاری روی آموزش پرسنل برای تفسیر دقیق نقشه‌های انفجاری و استفاده از قطعات یدکی اصلی، در درازمدت سودآورترین تصمیم برای هر واحد صنعتی است.

بنابراین، همیشه نقشه انفجاری دستگاه خود را در دسترس داشته باشید و قبل از هرگونه اقدام تعمیراتی، با دقت به آن مراجعه کنید.
