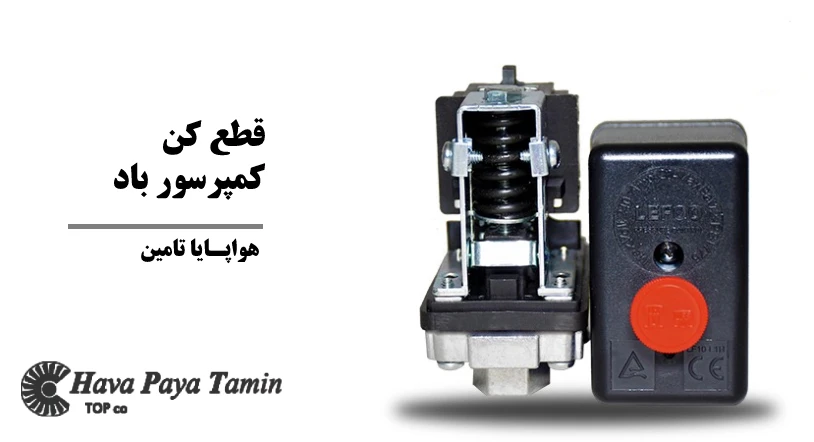

قطع کن کمپرسور باد، یکی از قطعات کمپرسور و اجزای حیاتی در سیستمهای هوای فشرده است.
وظیفه اصلی این قطعه، کنترل فشار داخل مخزن کمپرسور و جلوگیری از افزایش بیش از حد آن است.
این عملکرد باعث میشود که سیستم ایمن باقی بماند و از آسیب به دستگاهها یا ایجاد خطرات احتمالی جلوگیری شود.
قطع کنها در انواع مختلف و با ویژگیهای گوناگون طراحی شدهاند تا نیازهای مختلف کاربران را برطرف کنند.
در این مطلب، به طور جامع به بررسی عملکرد، انواع، مزایا و نحوه نگهداری قطع کن کمپرسور باد خواهیم پرداخت.
همچنین نکات بیشتری را برای استفاده بهینه از این قطعه ارائه خواهیم داد.
فهرست مطالب
قطع کن کمپرسور باد چیست؟
باید گفت قطع کن کمپرسور باد یک سوئیچ یا دستگاه مکانیکی و الکتریکی است که وظیفه دارد فشار داخل مخزن را کنترل کند.
هنگامی که فشار به حد مطلوب میرسد، این ابزار کمپرسور را خاموش میکند و زمانی که فشار به حداقل تعیین شده کاهش یافت، مجدداً آن را روشن میکند.
این فرآیند باعث میشود که کمپرسور تنها زمانی کار کند که به آن نیاز است و از هدررفت انرژی جلوگیری شود.
به طور کلی، قطع کنها در مدلهای مختلفی طراحی میشوند تا برای انواع کاربردهای خانگی، نیمهصنعتی و صنعتی مناسب باشند.
اهمیت استفاده از قطع کن کمپرسور باد
قطع کن کمپرسور از افزایش بیش از حد فشار جلوگیری کرده و از بروز خطرات احتمالی نظیر ترکیدن مخزن پیشگیری میکند.
این موضوع به ویژه در محیطهای صنعتی اهمیت بالایی دارد، زیرا نشت یا انفجار میتواند خسارات جانی و مالی سنگینی به همراه داشته باشد.
با کنترل روشن و خاموش شدن کمپرسور، قطع کن از کارکرد بیرویه آن جلوگیری میکند و قطعات داخلی کمپرسور کمتر در معرض استهلاک قرار میگیرند.
روشن و خاموش کردن بهینه باعث کاهش مصرف برق میشود و هزینههای عملیاتی را پایین میآورد.
فشار مناسب در مخزن هوای فشرده به عملکرد بهتر ابزارها و تجهیزات متصل به کمپرسور کمک میکند.
ابزارهایی مانند ابزارهای بادی و دستگاههای پنوماتیک به فشار پایدار برای عملکرد بهینه نیاز دارند.
کاهش مصرف انرژی و بهینهسازی عملکرد کمپرسور، تاثیر مثبتی بر کاهش انتشار کربن دارد.
اجزای اصلی قطع کن کمپرسور باد
- سوئیچ فشار.
وظیفه اصلی آن اندازهگیری فشار مخزن و ارسال سیگنال برای خاموش یا روشن کردن کمپرسور است.
این بخش معمولاً حساسترین قسمت دستگاه است و باید با دقت تنظیم شود.
- تنظیمکننده فشار.
به کاربر اجازه میدهد حداقل و حداکثر فشار را تنظیم کند.
این ویژگی به کاربر امکان میدهد که فشار را بر اساس نیازهای خاص خود تنظیم کند.
- سوپاپ تخلیه.
برای کاهش فشار اضافی و جلوگیری از ایجاد خطر به کار میرود.
این سوپاپ معمولاً به صورت خودکار عمل میکند، اما در برخی مدلها به صورت دستی نیز قابل فعالسازی است.
- پایه و بدنه.
اجزای داخلی دستگاه را نگه میدارد و از آنها محافظت میکند.
این بخش معمولاً از مواد مقاوم در برابر خوردگی ساخته میشود تا دوام دستگاه افزایش یابد.
- کابلهای اتصال الکتریکی.
این کابلها وظیفه انتقال سیگنالها و جریان برق به سوئیچها و موتورها را بر عهده دارند.
ایمنی در طراحی و استفاده از کابلها بسیار حیاتی است.
نحوه عملکرد قطع کن کمپرسور باد
وقتی کمپرسور شروع به کار میکند، هوا به داخل مخزن پمپ میشود و فشار به تدریج افزایش مییابد.
این افزایش فشار به سوئیچ فشار منتقل میشود.
وقتی فشار به حد تعیینشده برسد، سوئیچ فشار فعال شده و کمپرسور را خاموش میکند.
این فرآیند به صورت خودکار انجام میشود و نیازی به مداخله کاربر نیست.
هنگامی که هوا از مخزن خارج میشود و فشار به حداقل مقدار تنظیمشده میرسد، سوئیچ فشار کمپرسور را دوباره روشن میکند.
این چرخه به طور مداوم تکرار میشود و فشار مخزن در محدودهای پایدار باقی میماند.
در صورت خرابی یا نقص در سوئیچ فشار، سوپاپ تخلیه به عنوان یک ابزار پشتیبان عمل میکند و فشار اضافی را کاهش میدهد.
انواع قطع کن کمپرسور باد
- قطع کن مکانیکی.
از مکانیسمهای ساده مکانیکی برای تشخیص و کنترل فشار استفاده میکند.
مقرون به صرفه است و نگهداری آن آسان میباشد.
مناسب برای کمپرسورهای کوچک و خانگی.
ویژگیها : عملکرد مبتنی بر فنر و دیافراگم.
- قطع کن الکتریکی.
از سنسورها و مدارات الکتریکی برای کنترل فشار بهره میبرد.
دقت بالا و قابلیت تنظیم بیشتری دارد.
مناسب برای کاربردهای صنعتی و کمپرسورهای بزرگ.
ویژگیها : امکان اتصال به سیستمهای مانیتورینگ.
- قطع کن دیجیتال.
مجهز به صفحه نمایش و قابلیت برنامهریزی دقیق است.
امکان نظارت و کنترل از راه دور را فراهم میکند.
مناسب برای سیستمهای پیشرفته و اتوماسیون صنعتی.
ویژگیها : نمایش فشار به صورت لحظهای و قابلیت اتصال به شبکه.
مزایا و معایب انواع قطع کنها
نوع قطع کن |
مزایا |
معایب |
مکانیکی |
قیمت پایین، ساده و قابل اعتماد |
دقت کمتر نسبت به انواع پیشرفته |
الکتریکی |
دقت بالا، تنظیم آسان |
قیمت بالاتر |
دیجیتال |
پیشرفته، قابلیت برنامهریزی و نظارت |
نیاز به تخصص در نصب و نگهداری |
نکات مهم در انتخاب قطع کن کمپرسور باد
بسته به نوع و اندازه کمپرسور، قطع کن مناسب را انتخاب کنید.
اطمینان حاصل کنید که محدوده فشار دستگاه با نیازهای شما همخوانی دارد.
قابلیت تنظیم حداقل و حداکثر فشار اهمیت زیادی دارد.
از برندهای معتبر و باکیفیت استفاده کنید.
در محیطهای صنعتی، قطع کنهایی با مقاومت بالا در برابر گرد و غبار و رطوبت مناسبتر هستند.
از دستگاههایی استفاده کنید که دارای ضمانتنامه معتبر هستند.
نحوه نصب قطع کن کمپرسور باد
قبل از هرگونه عملیات نصب، دستگاه را خاموش کرده و از برق جدا کنید.
قطع کن را به قسمت تعیین شده روی مخزن متصل کنید.
این کار باید با دقت انجام شود تا نشتی ایجاد نشود.
حداقل و حداکثر فشار مورد نظر را روی دستگاه تنظیم کنید.
این کار باید بر اساس نیازهای کاربردی و مشخصات دستگاه انجام شود.
پس از نصب، عملکرد قطع کن را آزمایش کرده و از صحت آن اطمینان حاصل کنید.
اگر قطع کن به درستی عمل نکرد، تنظیمات را بازبینی کنید.
مشکلات رایج و راهحلها
- قطع کن کار نمیکند.
علت : خرابی سوئیچ فشار یا اتصالات برقی.
راهحل : بررسی و تعویض قطعات معیوب.
- روشن و خاموش شدن مکرر کمپرسور.
علت : تنظیم نادرست حداقل و حداکثر فشار.
راهحل : بازبینی و تنظیم دقیق دستگاه.
- نشت هوا.
علت : خرابی سوپاپ تخلیه یا اتصالات.
راهحل : تعمیر یا تعویض قطعات آسیب دیده.
- افت فشار ناگهانی.
علت : عملکرد نامناسب سوپاپها.
راهحل : تعویض سوپاپ یا تعمیر آن.
نگهداری و تعمیر قطع کن کمپرسور باد
به صورت منظم دستگاه را بررسی کرده و از سلامت اجزا اطمینان حاصل کنید.
گرد و غبار و آلودگیها را از سطح دستگاه پاک کنید.
این کار از انسداد سوپاپها جلوگیری میکند.
هر چند وقت یکبار عملکرد دستگاه را آزمایش کنید.
این کار باعث شناسایی مشکلات پیش از وقوع خرابی میشود.
در صورت خرابی یا فرسودگی، قطعات را تعویض کنید.
اگر قطع کن دارای بخشهای مکانیکی است، روغنکاری منظم میتواند از سایش و خرابی جلوگیری کند.
نتیجهگیری
قطع کن کمپرسور باد یکی از اجزای کلیدی در سیستمهای هوای فشرده است که نقش مهمی در ایمنی، کارایی و صرفهجویی در مصرف انرژی دارد.
انتخاب، نصب و نگهداری صحیح این ابزار میتواند تاثیر قابل توجهی بر عملکرد کلی سیستم داشته باشد.
با رعایت نکات ارائه شده در این مطلب، میتوانید بهترین استفاده را از کمپرسور باد خود ببرید و طول عمر آن را افزایش دهید.
در نهایت، استفاده از قطع کن مناسب، علاوه بر ایمنی، موجب بهرهوری بالاتر در فرآیندهای صنعتی و غیرصنعتی خواهد شد.
