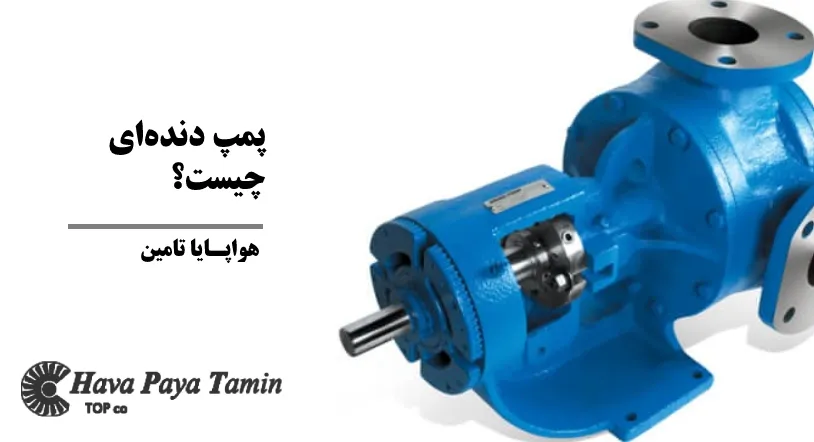

پمپ دنده‌ای چیست؟ یکی از انواع کمپرسور هوا، پمپ دنده‌ای است. پمپ دنده‌ای یکی از پرکاربردترین انواع پمپ‌های جابجایی مثبت (Positive Displacement Pumps) است که در صنایع مختلف برای انتقال مایعات با ویسکوزیته‌های متفاوت استفاده می‌شود.

عملکرد این پمپ بر پایه درگیری دو یا چند چرخ‌دنده است که با چرخش آن‌ها سیال از قسمت ورودی مکیده شده و به سمت خروجی هدایت می‌شود.

این نوع پمپ به دلیل ساختار ساده و توانایی انتقال سیالات سنگین و چسبناک، گزینه‌ای ایده‌آل برای بسیاری از سیستم‌های صنعتی محسوب می‌شود.

پمپ دنده‌ای باعث ایجاد یک فشار یکنواخت و پیوسته در سیستم می‌شود که همین ویژگی، آن را برای کاربردهایی که نیاز به جریان ثابت دارند بسیار مناسب می‌سازد.

اصول کار پمپ دنده ای بدین صورت است که با چرخیدن دنده‌ها درون محفظه پمپ، فضای خالی بین دنده‌ها ایجاد شده و مایع از ورودی مکیده شده و به‌واسطه حرکت چرخ‌دنده‌ها به خروجی رانده می‌شود.

این فرآیند بدون ایجاد ضربه یا تلاطم انجام می‌شود، که آن را برای انتقال مایعات حساس به فشار یا جریان متغیر مناسب می‌کند.

پمپ دنده‌ای چند نوع دارد؟

باید گفت پمپ‌های دنده‌ای بر اساس ساختار و نحوه عملکرد به دو نوع اصلی تقسیم می‌شوند.

• پمپ دنده ای خارجی (External Gear Pump).

دارای دو چرخ‌دنده هم‌اندازه است که یکی به موتور محرک متصل بوده و دیگری آزادانه می‌چرخد.

با چرخش دنده‌ها، سیال در فضای بین دنده و بدنه به جلو هدایت می‌شود.

این نوع پمپ به‌دلیل طراحی ساده، برای فشارهای بالا مناسب بوده و در کاربردهای متنوع از جمله انتقال روغن، روان‌کننده‌ها، سوخت و مواد شیمیایی سبک مورد استفاده قرار می‌گیرد.

• نوع داخلی پمپ دنده‌ای (Internal Gear Pump).

در این پمپ یک دنده خارجی درون یک دنده داخلی بزرگ‌تر قرار گرفته است.

یک پین یا هلال بین دو دنده باعث پر و خالی شدن ناحیه انتقال می‌شود.

این نوع پمپ قادر است سیالات غلیظ، حساس یا خورنده را با یکنواختی بیشتری انتقال دهد و به‌ طور گسترده در صنایع غذایی، دارویی، و شیمیایی کاربرد دارد.

مزایای استفاده از پمپ دنده ای در صنایع مختلف

پمپ دنده ای با بازده بالا در انتقال سیالات ویسکوز عملکرد فوق‌العاده‌ای دارد.

قطعات کم، طراحی مینیمال و نصب آسان از جمله مزایای مهم این نوع پمپ است.

پمپ‌های دنده‌ای قادر به تحمل فشار و دمای بالا بوده و برای کار در محیط‌های صنعتی سخت مناسب هستند.

در فرآیندهایی که نیاز به جریان ثابت و بدون نوسان وجود دارد، انتخاب مناسبی هستند.

به‌دلیل استهلاک کمتر و سادگی قطعات، نگهداری آن‌ها ساده‌تر و کم‌هزینه‌تر است.

تفاوت پمپ دنده‌ای با پمپ پره‌ای و پمپ پیستونی

• پمپ دنده ای: عملکرد یکنواخت با دبی ثابت، مناسب برای سیالات غلیظ و نیمه‌غلیظ، توانایی ایجاد فشارهای متوسط تا بالا.
• (Vane Pump) یا پمپ پره‌ای: دبی متغیر بسته به طراحی، مناسب برای سیالات سبک‌تر، مناسب‌ برای کاربردهای متحرک مانند خودروها.
• پمپ پیستونی (Piston Pump): تولید فشار بسیار بالا (بالاتر از سایر انواع)، مناسب برای کاربردهای دقیق هیدرولیکی و صنعتی پیشرفته، قیمت بالا و نیاز به نگهداری تخصصی.

کاربردهای صنعتی پمپ دنده ای در نفت، گاز و پتروشیمی

پمپ‌های دنده ای در صنایع نفت، گاز و پتروشیمی جایگاه ویژه‌ای دارند.

از کاربردهای اصلی آن‌ها می‌توان به موارد زیر اشاره کرد.

• انتقال روغن‌های سنگین و روان‌سازها.
• پمپاژ قیر، موم و پلیمرهای چسبناک.
• جابجایی سوخت و حلال‌های صنعتی.
• تزریق مواد افزودنی شیمیایی با دقت بالا.

انتقال رزین و مواد پلیمری در واحدهای تولید پلاستیک این پمپ‌ها به‌دلیل تحمل فشار بالا، دبی یکنواخت و توانایی کار با سیالات خورنده یا غلیظ، در خطوط تولید و فرآیندهای حساس پتروشیمی بسیار پرکاربرد هستند.

انتخاب بهترین پمپ دنده‌ای برای خطوط تولید

برای انتخاب پمپ دنده ای مناسب باید فاکتورهای مختلفی را مد نظر قرار دهید.

• نوع سیال: ویسکوزیته، خورندگی، دمای کاری.
• دبی مورد نیاز: بسته به حجم انتقال در هر دقیقه.
• فشار سیستم: فشار کاری و حداکثر فشاری که سیستم باید تحمل کند.
• جنس قطعات: بسته به ترکیب شیمیایی سیال (چدن، فولاد ضدزنگ، آلومینیوم و…).
• شرایط محیطی: دما، رطوبت، محل نصب (بسته یا باز).
• منبع تغذیه و توان موتور.

ساختار و اجزای تشکیل‌دهنده پمپ دنده ای

یک پمپ دنده ای معمولاً از اجزای زیر تشکیل شده است.

• چرخ‌دنده‌ها: قلب اصلی پمپ که انرژی چرخشی را به انرژی هیدرولیکی تبدیل می‌کنند.
• پوسته یا کازینگ: محفظه‌ای که اجزای داخلی در آن قرار دارند و فشار سیال را تحمل می‌کند.
• شفت (محور): متصل به موتور برای انتقال حرکت به چرخ‌دنده‌ها.
• یاتاقان‌ها: برای جلوگیری از سایش شفت.
• آب‌بند مکانیکی یا سیل مکانیکی: برای جلوگیری از نشت سیال به بیرون.
• ورودی و خروجی: محل ورود و خروج سیال.

نکات مهم در نگهداری و تعمیر پمپ دنده‌ای

• بازرسی منظم دنده‌ها از نظر ساییدگی یا ترک.
• بررسی آب‌بندها و تعویض به‌موقع آن‌ها در صورت نشت.
• توجه به روان‌کاری شفت‌ها و یاتاقان‌ها.
• تمیز نگه‌داشتن فیلترها و جلوگیری از ورود ذرات جامد به پمپ.
• اجتناب از کارکرد خشک (Dry Running) که باعث خرابی سریع دنده‌ها می‌شود.

بررسی راندمان و بازدهی پمپ‌های دنده‌ای

راندمان حجمی این پمپ‌ها معمولاً در محدوده ۷۰ تا ۹۰ درصد است.

عواملی که بر راندمان تأثیرگذارند به شرح زیر هستند.

• دقت ساخت و کیفیت مونتاژ.
• شرایط روان‌کاری مناسب.
• تناسب بین اندازه دنده‌ها و سرعت چرخش.
• کیفیت سیال از نظر ذرات معلق یا آلودگی.

چرا پمپ دنده ای برای سیالات غلیظ مناسب است؟

پمپ دنده ای فضای بسته‌ای میان دنده‌ها و پوسته ایجاد می‌کند که اجازه نمی‌دهد سیال به عقب بازگردد.

این ویژگی باعث می‌شود سیالات غلیظ مانند قیر، گریس، روغن موتور، رزین و مواد غذایی چسبناک به‌راحتی جابجا شوند.

همچنین، طراحی ساده پمپ اجازه می‌دهد سیالاتی که در دماهای پایین جامد می‌شوند نیز با اعمال گرما به آسانی پمپاژ شوند.

مقایسه پمپ دنده‌ای با پمپ سانتریفیوژ

مشکلات رایج در پمپ دنده‌ای و راه‌حل آن‌ها

نشتی سیال: ممکن است به‌دلیل خرابی آب‌بند یا ترک در پوسته باشد → بررسی و تعویض آب‌بندها و درزگیرها.

افت راندمان: ناشی از فرسایش دنده‌ها یا نشت داخلی → تعویض دنده یا سرویس کامل.

صدای غیرعادی: ممکن است به‌دلیل نبود روان‌کاری، شفت نامیزان یا نفوذ ذرات باشد → بررسی و سرویس یاتاقان‌ها و فیلترها.

نکاتی برای نصب صحیح پمپ دنده ای در سیستم‌های هیدرولیک

• هم‌راستایی دقیق شفت پمپ و موتور برای جلوگیری از سایش غیرعادی.
• نصب روی سطح صاف و مستحکم برای جلوگیری از لرزش.
• استفاده از شیر یک‌طرفه و فیلتر ورودی.
• پیش‌بینی امکان دسترسی آسان برای تعمیر و نگهداری.

راهنمای خرید پمپ دنده‌ای مناسب با نیاز پروژه

• بررسی نیاز دقیق فرآیند صنعتی (نوع سیال، فشار، دبی).
• انتخاب برند معتبر با سابقه تولید تخصصی در زمینه پمپ‌ها.
• اطمینان از پشتیبانی فنی، گارانتی و خدمات پس از فروش.
• در نظر گرفتن هزینه کلی مالکیت شامل خرید، نصب، تعمیرات و مصرف انرژی.

تأثیر جنس بدنه و دنده‌ها در عملکرد پمپ دنده ای

فولاد ضدزنگ (Stainless Steel): مناسب برای سیالات خورنده مانند اسیدها و مواد شیمیایی قوی.

چدن (Cast Iron): اقتصادی و مناسب برای سیالات غیرخورنده و روان‌کارها.

برنز و آلیاژهای خاص: مقاوم در برابر سایش و قابل استفاده برای صنایع غذایی و دارویی.

انتخاب صحیح جنس پمپ نقش کلیدی در افزایش طول عمر، کاهش هزینه نگهداری و حفظ کیفیت عملکرد دارد.
