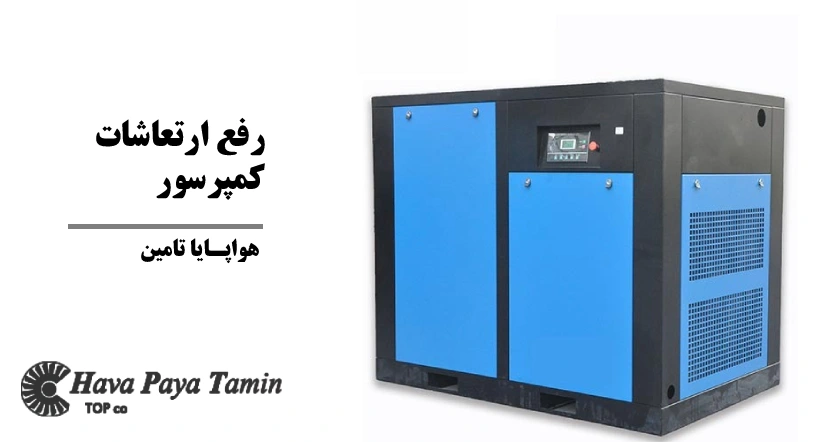

رفع ارتعاشات کمپرسور چگونه است؟ کمپرسورها از تجهیزات حیاتی در صنایع مدرن هستند و در انواع سیستم‌ها مانند تهویه مطبوع، صنایع پتروشیمی، تولید برق، خطوط انتقال گاز و صنایع غذایی کاربرد دارند.
آن‌ها وظیفه تأمین فشار لازم برای حرکت گازها و مایعات را دارند و هرگونه نقص در عملکرد آن‌ها می‌تواند به توقف خطوط تولید، خرابی تجهیزات جانبی و خسارات مالی عمده منجر شود.
یکی از مهم‌ترین مشکلاتی که کمپرسورها با آن مواجه هستند، ارتعاشات غیرمطلوب است.
ارتعاشات کمپرسورها می‌تواند ناشی از عوامل مکانیکی، الکتریکی، هیدرولیکی یا محیطی باشد. اگر ارتعاشات کنترل نشوند و تعمیرات کمپرسور انجام نشود، ممکن است باعث کاهش عمر مفید بلبرینگ‌ها و شفت‌ها، ایجاد ترک در پوسته یا فونداسیون کمپرسور، افزایش مصرف انرژی و نویز محیط و کاهش کارایی سیستم و خرابی تجهیزات جانبی شود.
بنابراین بررسی علل، تحلیل و اجرای روش‌های رفع ارتعاشات از اهمیت بالایی برخوردار است.
در این مطلب، به تحلیل علمی، روش‌های عملی و پیشرفته کنترل ارتعاشات پرداخته می‌شود تا مهندسان و تکنسین‌ها بتوانند کمپرسورهای صنعتی را با امنیت و کارایی بالاتر بهره‌برداری کنند.
فهرست مطالب
شناخت کمپرسورهای صنعتی
کمپرسورها با توجه به نوع عملکرد و ساختار به چند دسته اصلی تقسیم می‌شوند.
کمپرسور پیستونی شامل سیلندر، پیستون و شیرهای ورودی و خروجی هستند.
پیستون با حرکت رفت و برگشتی، هوا یا گاز را فشرده می‌کند.
ویژگی‌ها
- فشار خروجی بالا.
- کاربرد در صنایع پتروشیمی و خطوط فشار بالا.
- نیاز به نگهداری منظم بلبرینگ‌ها و سیلندر.
کمپرسور اسکرو دارای دو روتور مارپیچی هستند که با چرخش هم‌زمان، هوا یا گاز را متراکم می‌کنند.
ویژگی‌ها
- جریان یکنواخت هوا.
- صدای کمتر نسبت به کمپرسور پیستونی.
- مناسب برای سیستم‌های بزرگ صنعتی.
کمپرسور سانتریفیوژ از نیروی گریز از مرکز برای افزایش فشار استفاده می‌کند.
ویژگی‌ها
- مناسب برای جریان‌های بالا و فشار متوسط.
- طراحی پیچیده‌تر.
- نیازمند بالانس دقیق روتور.
کمپرسور روتاری تیغه‌ای و لوب با حرکت روتورهای تیغه‌ای یا لوب، هوا یا گاز فشرده می‌شود.
ویژگی‌ها
- جریان پیوسته و پایدار.
- صدای کمتر نسبت به پیستونی.
- مناسب برای سیستم‌های کم تا متوسط فشار.
اجزای اصلی کمپرسور و تأثیر آن‌ها بر ارتعاشات
شفت و بلبرینگ‌ها: شفت متحرک و بلبرینگ‌ها منابع اصلی ارتعاشات مکانیکی هستند. هر گونه عدم تعادل باعث لرزش شدید می‌شود.
پیستون‌ها و روتورها: حرکت نامتقارن یا فرسوده بودن این قطعات، ارتعاشات ناخواسته ایجاد می‌کند.
پوسته و فونداسیون: انتقال یا جذب ارتعاشات به محیط و ساختارهای مجاور به کیفیت پوسته و فونداسیون بستگی دارد.
شیرها و اتصالات: ضربه هیدرولیکی یا جریان‌های ناگهانی می‌تواند منبع ارتعاشات شود.
اهمیت شناخت ارتعاشات در کمپرسورها
درک کامل دینامیک کمپرسور و منابع ارتعاش، اولین گام برای طراحی سیستم‌های کاهش ارتعاش است.
بدون این شناخت امکان بالانس‌کاری صحیح کاهش می‌یابد، روش‌های کنترل ارتعاش مؤثر نخواهند بود و هزینه نگهداری و تعمیرات به شدت افزایش می‌یابد.
علل ایجاد ارتعاشات در کمپرسورها
درک علل ارتعاشات، کلید اصلی در طراحی راهکارهای مؤثر رفع آن است.
ارتعاشات کمپرسورها معمولاً ناشی از عوامل مکانیکی، نصب، فرسودگی و محیطی هستند.
طراحی و مهندسی نادرست
- عدم تعادل شفت و روتورها: حتی کوچک‌ترین عدم تعادل باعث ایجاد لرزش‌های شدید در روتور می‌شود.
- انتخاب مواد نامناسب: استفاده از فلزات سبک یا سختی پایین باعث افزایش ارتعاشات و انتقال آن به بدنه می‌شود.
- سایش نامتقارن قطعات: اگر طراحی پیستون یا روتور به گونه‌ای باشد که توزیع جرم یکنواخت نباشد، ارتعاشات افزایش می‌یابد.
- مثال عملی: در یک کمپرسور اسکرو صنعتی، عدم بالانس روتور باعث شد در فرکانس ۵۰ هرتز لرزش ایجاد شود که با بالانس‌کاری دقیق روتورها، بیش از ۷۰٪ کاهش یافت.
نصب و نگهداری نادرست
باید گفت نصب کمپرسور روی فونداسیون ناهموار باعث لرزش و افزایش فشار به شفت و بلبرینگ می‌شود.
شل بودن پیچ‌ها یا اتصالات، ارتعاشات را تشدید می‌کند.
عدم هم‌راستایی شفت‌ها با موتور محرک، باعث ارتعاشات ناشی از انحراف زاویه‌ای می‌شود.
فرسودگی و خرابی قطعات
بلبرینگ‌های فرسوده: از رایج‌ترین دلایل ارتعاشات در کمپرسورها هستند.
شفت‌های تاب‌دار: باعث افزایش ارتعاشات در فرکانس‌های پایین و بالا می‌شوند.
پیستون‌ها و روتورهای آسیب‌دیده: حرکت نامتقارن و ضربه به بدنه ایجاد می‌کند.
تاثیر عوامل محیطی
ارتعاشات ناشی از تجهیزات اطراف مانند پمپ‌ها یا فن‌ها می‌تواند به کمپرسور منتقل شود.
تغییرات دما و رطوبت باعث تغییر خواص مواد و فونداسیون می‌شود.
زمین یا فونداسیون نامناسب، لرزش کمپرسور را افزایش می‌دهد.
روش‌های آنالیز ارتعاشات کمپرسور
برای رفع ارتعاشات، ابتدا باید منبع و نوع آن شناسایی شود.
آنالیز فرکانسی (Frequency Analysis)
در این روش با استفاده از اسپکتروم تراکم طیفی، فرکانس‌های ارتعاش اندازه‌گیری می‌شوند.
ارتعاشات مکانیکی شفت‌ها معمولاً در فرکانس‌های بالا ظاهر می‌شوند.
ارتعاشات ناشی از بلبرینگ فرسوده فرکانس مشخصی دارد که می‌توان با نمودار تشخیص داد.
مثال عملی: نصب شتاب‌سنج روی کمپرسور پیستونی، ارتعاشات در فرکانس ۳۵ هرتز را نشان داد که ناشی از بلبرینگ جلو بود و با تعویض بلبرینگ، ارتعاشات کاهش یافت.
بررسی آنالیز زمانی (Time Analysis)
در این روش تغییرات ارتعاش در طول زمان ثبت می‌شود.
- شناسایی پدیده‌های گذرا و ضربه‌ای.
- تشخیص مشکلات ناشی از بارگذاری ناگهانی یا شوک‌های هیدرولیکی.
آنالیز مودال (Modal Analysis)
- شبیه‌سازی رفتار دینامیکی کمپرسور و شناسایی مودهای ارتعاشی.
- تعیین فرکانس‌های طبیعی سیستم.
- پیش‌بینی مکان‌هایی که بیشترین ارتعاش را دارند.
- طراحی پایه‌ها و لرزه‌گیرها برای کاهش ارتعاشات.
حسگرها و ابزارهای دیجیتال
شتاب‌سنج‌ها: اندازه‌گیری شتاب ارتعاش و شدت آن.
ژیروسکوپ‌ها: اندازه‌گیری تغییرات زاویه‌ای شفت و روتور.
سیستم‌های مانیتورینگ آنلاین: بررسی مستمر وضعیت کمپرسور و هشدار به موقع در صورت افزایش ارتعاش.
مزیت: با این ابزارها می‌توان پیش از خرابی جدی، اقدام به نگهداری پیشگیرانه کرد.
رفع ارتعاشات کمپرسور چگونه است؟
پس از شناسایی منابع ارتعاش، می‌توان با روش‌های طراحی، مکانیکی، نصب و کنترل پیشرفته آن‌ها را کاهش داد.
اصلاح طراحی و بالانس‌کاری
بالانس دقیق شفت‌ها و روتورها: با استفاده از دستگاه‌های بالانس دینامیکی، عدم تعادل جرم برطرف می‌شود.
تقویت پوسته و بدنه کمپرسور: افزایش سختی پوسته، ارتعاشات منتقل شده به محیط را کاهش می‌دهد.
انتخاب مواد مناسب: استفاده از فلزات با سختی و جرم بهینه برای کاهش لرزش و صدا.
مثال عملی: در کمپرسور سانتریفیوژ، بالانس دینامیکی روتور باعث شد ارتعاشات از ۰.۸ میلی‌متر به کمتر از ۰.۲ میلی‌متر کاهش یابد.
نصب صحیح و استفاده از لرزه‌گیرها
فونداسیون محکم و صاف: نصب روی سطح ناهموار باعث تشدید ارتعاشات می‌شود.
لرزه‌گیرهای الاستومری و فنری: جذب و کاهش ارتعاشات انتقالی به محیط.
اصلاح هم‌راستایی شفت‌ها با موتور محرک: جلوگیری از لرزش ناشی از زاویه اشتباه.
کنترل مکانیکی و فیزیکی
سفت کردن پیچ‌ها و اتصالات: هر شل بودن، ارتعاشات را تشدید می‌کند.
تعویض بلبرینگ‌ها و شفت‌های فرسوده: کاهش لرزش و افزایش عمر مفید تجهیزات.
تقویت پایه‌ها و بدنه کمپرسور: جلوگیری از تشدید ارتعاشات در فرکانس‌های طبیعی سیستم.
سیستم‌های کنترل فعال (Active Vibration Control)
استفاده از حسگرها و عملگرهای الکترونیکی برای خنثی کردن ارتعاشات.
سیستم‌های AVC قادرند ارتعاشات را در زمان واقعی تشخیص داده و با نیروهای مخالف خنثی کنند.
به ویژه در کمپرسورهای سانتریفیوژ و روتاری با سرعت بالا کاربرد دارد.
مدیریت بار و فشار
- کاهش شوک‌های ناگهانی به سیستم با استفاده از شیرها و اتصالات مناسب.
- کنترل تدریجی فشار و جریان برای جلوگیری از ضربه هیدرولیکی.
نگهداری و تعمیرات پیشگیرانه
یکی از مؤثرترین روش‌ها برای کاهش ارتعاشات و افزایش عمر کمپرسورها نگهداری پیشگیرانه است.
برنامه بازرسی دوره‌ای
- بررسی سلامت بلبرینگ‌ها، شفت‌ها و پوسته.
- تست عملکرد لرزه‌سنج و شتاب‌سنج به صورت منظم.
- ثبت داده‌ها و تحلیل روند تغییرات ارتعاش برای پیش‌بینی خرابی.
تعویض به‌موقع قطعات فرسوده
- کاهش احتمال خرابی ناگهانی.
- افزایش عمر مفید کمپرسورها و کاهش هزینه‌های تعمیرات.
- استفاده از قطعات اورجینال و استاندارد.
آموزش کارکنان
- شناسایی علائم اولیه ارتعاش غیرمطلوب مانند صدای غیرعادی، لرزش بیش از حد یا گرمای بیش از حد بلبرینگ‌ها.
- آموزش نحوه نصب، راه‌اندازی و نگهداری کمپرسور.
ثبت و تحلیل داده‌ها
- ایجاد یک بانک اطلاعات ارتعاشات کمپرسورها برای هر دستگاه.
- استفاده از داده‌ها برای برنامه‌ریزی تعمیرات پیشگیرانه و کاهش زمان توقف تولید.
جمع‌بندی
ارتعاشات کمپرسورها یکی از چالش‌های مهم در صنایع مختلف است که می‌تواند به کاهش کارایی، افزایش مصرف انرژی، خرابی قطعات و توقف خطوط تولید منجر شود.
همان‌طور که در این مطلب بررسی شد، علل ارتعاشات می‌تواند مکانیکی، نصب، فرسودگی یا محیطی باشد و تشخیص دقیق منبع ارتعاش، اولین گام برای رفع آن است.
روش‌های آنالیز ارتعاشات شامل آنالیز فرکانسی، آنالیز زمانی، آنالیز مودال و استفاده از حسگرهای دیجیتال است که امکان شناسایی دقیق مشکل و طراحی راهکارهای مؤثر را فراهم می‌کنند.
پس از شناسایی، راهکارهای رفع ارتعاشات شامل بالانس‌کاری دقیق شفت و روتورها، اصلاح طراحی و بدنه، نصب صحیح روی فونداسیون، استفاده از لرزه‌گیرها، کنترل فشار و بار سیستم و حتی سیستم‌های کنترل فعال می‌باشد.
علاوه بر این، نگهداری و تعمیرات پیشگیرانه نقش حیاتی در کاهش ارتعاشات و افزایش عمر مفید کمپرسورها دارد.
با برنامه‌های بازرسی دوره‌ای، تعویض به‌موقع قطعات فرسوده، آموزش کارکنان و ثبت داده‌ها، می‌توان ارتعاشات را به حداقل رساند و از خرابی‌های ناگهانی جلوگیری کرد.
در نهایت، ترکیب روش‌های مهندسی، نگهداری پیشگیرانه و تکنولوژی‌های نوین به مهندسان و تکنسین‌ها این امکان را می‌دهد که کمپرسورها را با کارایی بالا و طول عمر بیشتر بهره‌برداری کنند و از هزینه‌های ناشی از خرابی و توقف تولید جلوگیری نمایند.
